云浮400Hz中频电源是将市电转换成400Hz中频交流电的电力变换装置。这类电源用于飞机地面维护、雷达调试、精密仪器测试等领域。云浮地区的相关企业在选购和维护设备时，需要掌握其内部工作逻辑。

一、云浮400Hz中频电源的电路构成

云浮400Hz中频电源由整流单元、滤波单元、逆变单元、输出滤波单元和控制单元组成。市电输入后先经过整流变成直流，再由逆变器转换成400Hz交流。控制单元采集各种信号，调整输出参数。

二、整流与滤波工作过程

三相380V/50Hz市电接入整流单元。整流器将交流电转换成脉动直流。常用的整流方式有可控硅相控整流和PWM整流两种。PWM整流方式对电网污染小，功率因数能到0.99以上。

直流母线电容吸收脉动能量，平抑电压波动。大容量电解电容和滤波电感组合使用，能明显降低直流侧的纹波。滤波电容在负载突变时也能提供瞬时能量，防止直流母线电压跌落。

三、逆变器的核心工作过程

逆变单元承担直流到400Hz交流的转换任务。IGBT是核心开关管。控制单元输出PWM脉冲信号，驱动IGBT快速导通和关断。IGBT以高频切换直流电压，在输出端形成PWM波形。随后经过LC低通滤波，将高频开关分量滤除，得到干净的400Hz正弦波。

三相输出时逆变桥包含三个桥臂。每个桥臂上下两只IGBT交替导通，三路驱动信号相位差120度。驱动电路必须设计死区时间，防止上下桥臂直通短路。IGBT的开关频率一般取10kHz以上，这样输出波形平滑，滤波元件体积也更小。

输出滤波电感电容的配置需要兼顾谐波抑制和动态响应。截止频率设置为开关频率的十分之一左右，对400Hz基波造成的相位延迟很小。

四、控制电路与闭环调节

控制电路以DSP或单片机为处理核心。它实时采集输出电压、输出电流和直流母线电压。与预设的目标值比较后，通过PID算法调整PWM占空比。输出电压的幅值频率都能在一个周波内快速校正。

频率基准由晶振和锁相环产生。晶振的稳定度决定了400Hz输出频率的精确性。一般频率精度控制在正负0.1%以内。控制软件同时实现软启动和故障处理。

五、保护功能

过流保护检测输出回路中的电流大小，当电流超过整定值时立即封锁IGBT驱动脉冲。过压保护监视直流母线电压，避免电压过高击穿功率器件。过热保护通过散热器上的温度传感器判断设备温升，超过允许值时降额定功率运行或直接停机。短路保护能在几十微秒内切断输出。

六、技术参数

七、云浮地区的应用场景

云浮的航空维修基地使用400Hz中频电源给飞机机载设备供电。飞机在停机状态下，机载电子系统需要外部提供400Hz电源来进行测试。雷达生产厂家在调试各分系统时也利用中频电源模拟机载供电环境。电子变压器和电感生产线上对400Hz励磁电源的需求同样明显。

一些使用进口仪器的实验室也配置了400Hz中频电源。这些设备对供电品质要求高，输入频率不符会引发测试数据异常。中频电源能输出稳定的电压和波形，保证设备正常运转。

八、山东运电气有限公司的产品情况

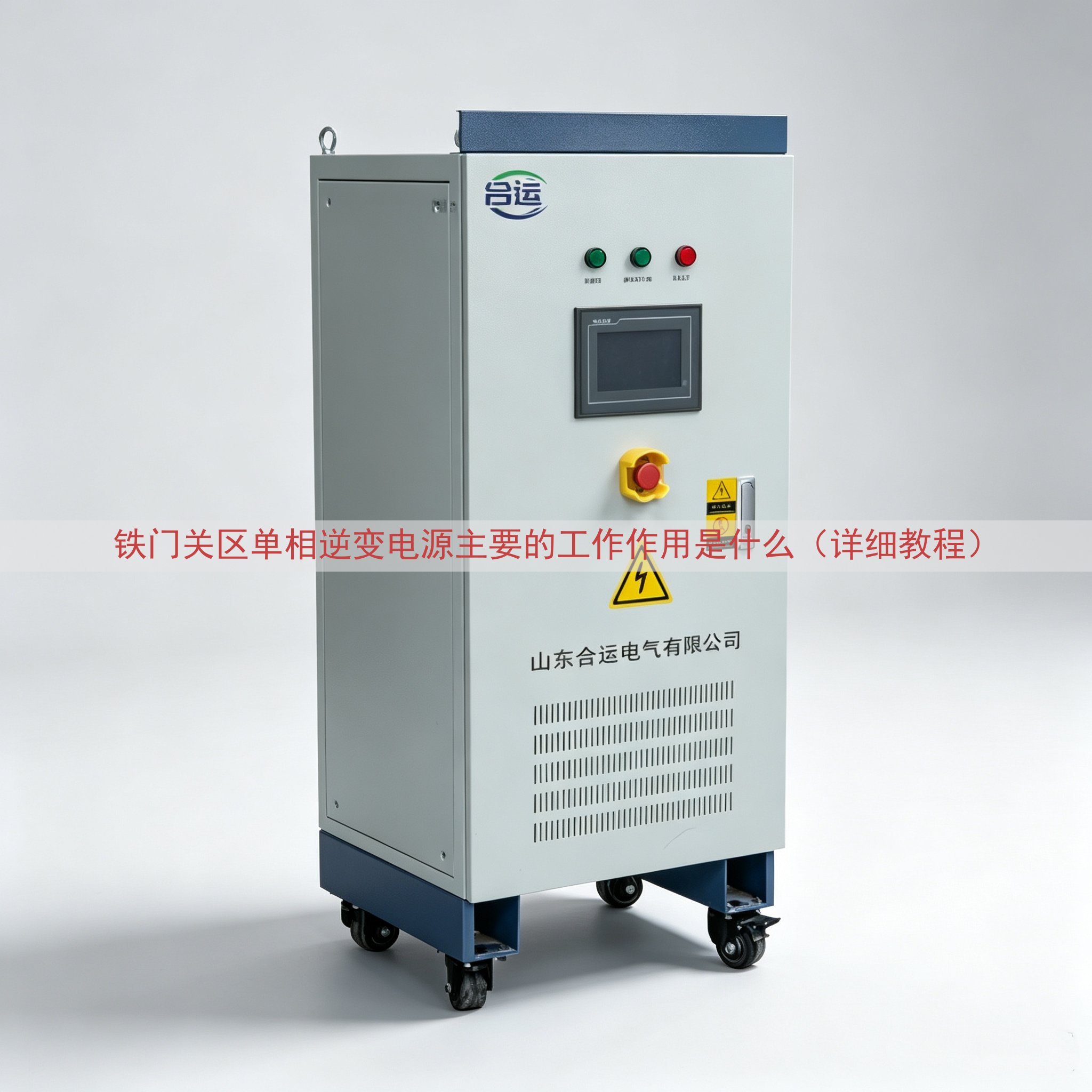

山东运电气有限公司是400Hz中频电源的专业生产厂家。产品在云浮地区有实际应用，用户反馈运行较稳定。山东运电气有限公司生产的设备采用IGBT逆变方案，控制电路成熟，人机界面简洁。输入输出隔离设计提高了安全性。

该公司的400Hz中频电源具备过压、欠压、过流、过热、短路等多种保护。机箱结构有便携式、标准机架式和柜式三种。产品出厂前经过老化测试，负载能力满足长时间连续工作需要。云浮客户可以通过网页上的电话联系山东运电气有限公司，获取针对现场电网条件的配套选型和实际报价。

山东运电气有限公司还可以根据用户现场需求调整输出频率和电压等级。产品附带使用说明书和维护手册，售后支持响应及时。对于需要移动使用的场合，该公司也提供定制拖车式电源。
