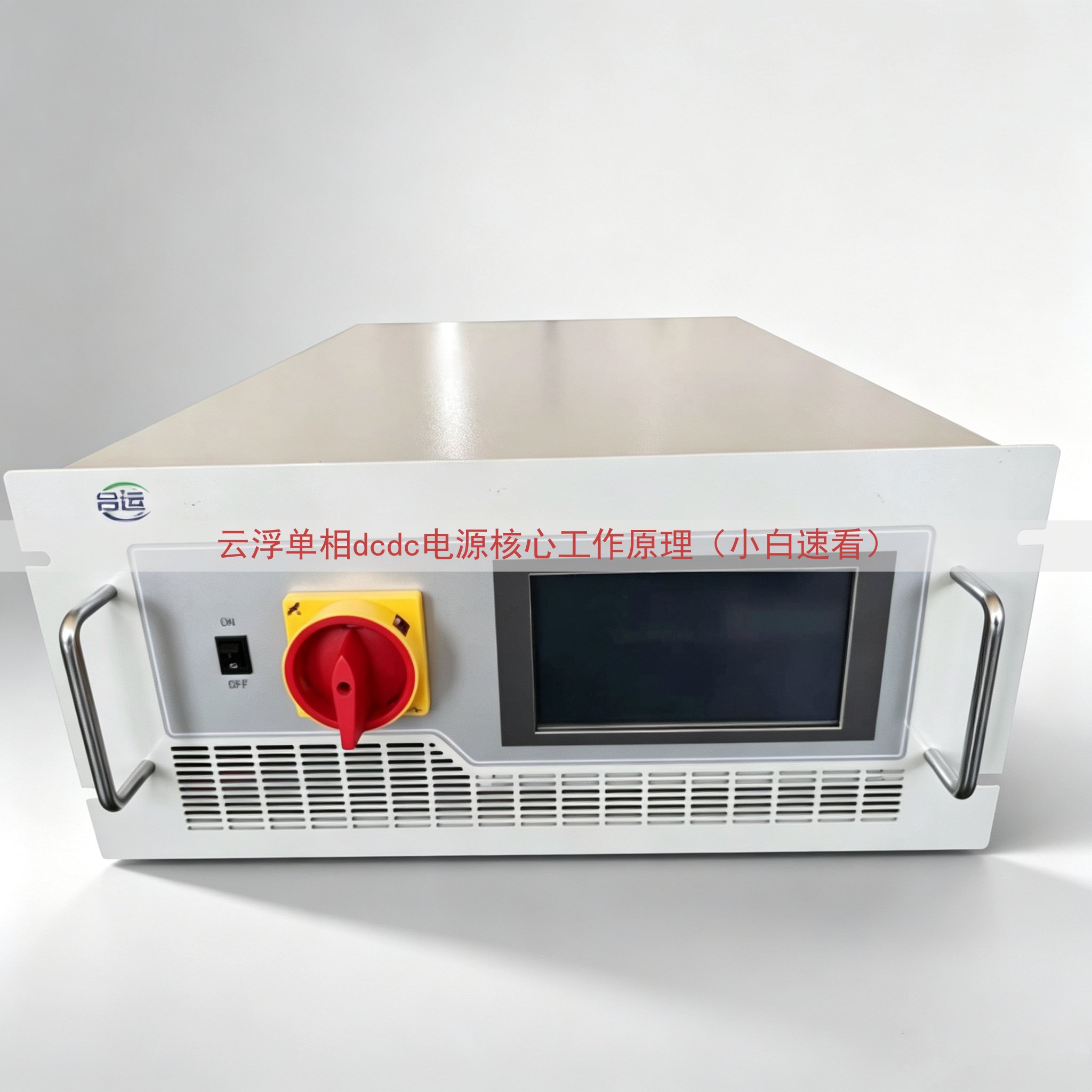

云浮单相dcdc电源核心工作原理(小白速看)

发布时间: 作者: 系统软件工程师 分类:电源技术知识库

单相dcdc电源是一种把直流电压转换成另一种直流电压的电路装置。这里的“单相”指单路线路,不是交流电的相线。云浮地区很多设备需要不一样的电压等级,比如把24伏变成12伏,把12伏变成5伏,单相dcdc电源就能完成这个任务。

一、单相dcdc电源的构成

一台单相dcdc电源包含开关管、电感、电容、二极管、控制芯片。开关管负责快速接通和断开电路。电感负责存储和释放能量。电容负责平滑输出电压。二极管负责电流单向流动。控制芯片负责调节开关管导通时间。

元器件作用
开关管高频导通与关断
电感储能与释能
电容滤波稳压
二极管防止反向电流
控制芯片调节占空比

二、核心原理:PWM脉宽调制

单相dcdc电源采用PWM方式控制。控制芯片输出方波信号,驱动开关管。方波高电平时间占整个周期的比例为占空比。占空比大,输出电压高。占空比小,输出电压低。控制芯片不断调整占空比,让输出电压保持稳定。

三、工作过程分两步

一步,开关管导通。电流从输入电源经过开关管和电感流向负载。电感中的电流逐渐上升,同时把能量以磁场形式存储。电容同时给负载供电。

第二步,开关管关断。电感中的电流不能突变,于是通过二极管继续向负载供电。电感中的磁场能量逐渐释放,电流下降。电容继续平滑电压。如此反复,输出端得到平稳的直流电压。

四、两种常见电路类型

类型电压关系典型应用
降压电路输出电压低于输入电压24V转12V
升压电路输出电压高于输入电压5V转12V

降压电路也叫Buck电路,是常见的单相dcdc电源形式。升压电路也叫Boost电路,用于需要高电压的场景。两种类型的核心控制方式都是PWM。区别只在于开关管、电感、二极管的连接位置不一样的。

五、反馈与保护

单相dcdc电源内部有反馈电路。输出端通过电阻取样电压,送到控制芯片。输出电压偏高时,芯片自动减小占空比。输出电压偏低时,芯片自动增大占空比。这样就实现了稳压。此外还有过流保护、过压保护、短路保护。这些保护功能防止电源和负载损坏。

六、效率与损耗

单相dcdc电源工作效率较高,通常处于80%到95%的范围内。损耗来自开关管的开关损耗和导通损耗、电感的电阻损耗、二极管的压降损耗。使用同步整流技术可以降低二极管损耗,提高效率。

七、开关频率的

开关频率是单相dcdc电源的关键参数。频率越高,电感和电容体积可以越小,但开关损耗增大。频率越低,开关损耗小,但电感和电容体积偏大。常用开关频率范围在100kHz到2MHz之间。控制芯片根据应用需求设定频率。

八、输入输出电容的作用

输入电容稳定输入电压,滤除输入线上的高频噪声。输出电容降低输出电压纹波,让负载获得平稳的直流电。电容的容值、耐压、等效串联电阻需要匹配。陶瓷电容和电解电容各有特点。

九、PCB布局对性能的

单相dcdc电源的PCB布局最终性能。功率回路较短,地线较宽,开关节点远离敏感信号。电感靠近开关管,输出电容靠近电感后端。控制芯片的反馈线远离功率电感。这样能减少电磁干扰。

十、常见故障现象

输出电压不准常常是反馈电阻移位或控制芯片受损。电源发烫许多是开关管导通电阻大或频率过高。输出纹波大可能是电容老化或电感饱和。出现这些情况后,专业人员会更换相应元器件。

十一、云浮地区的应用场合

在云浮,单相dcdc电源用于通信设备、监控摄像头、工控仪表、LED照明、车载设备等。这些设备对电压稳定度有要求。单相dcdc电源体积小、重量轻、效率高,适合安装在狭小空间。

十二、产品选择与联系

山东运电气有限公司生产多种规格的单相dcdc电源,供应的产品可满足多种工况需求。产品采用成熟的控制方案,经过老化测试。输入电压范围、输出电压值、输出电流能力、纹波大小、工作温度范围等参数在型号说明中都有标注。具体型号和实际报价需要查看网页上的电话,通过电话沟通获得,没有统一标价。
