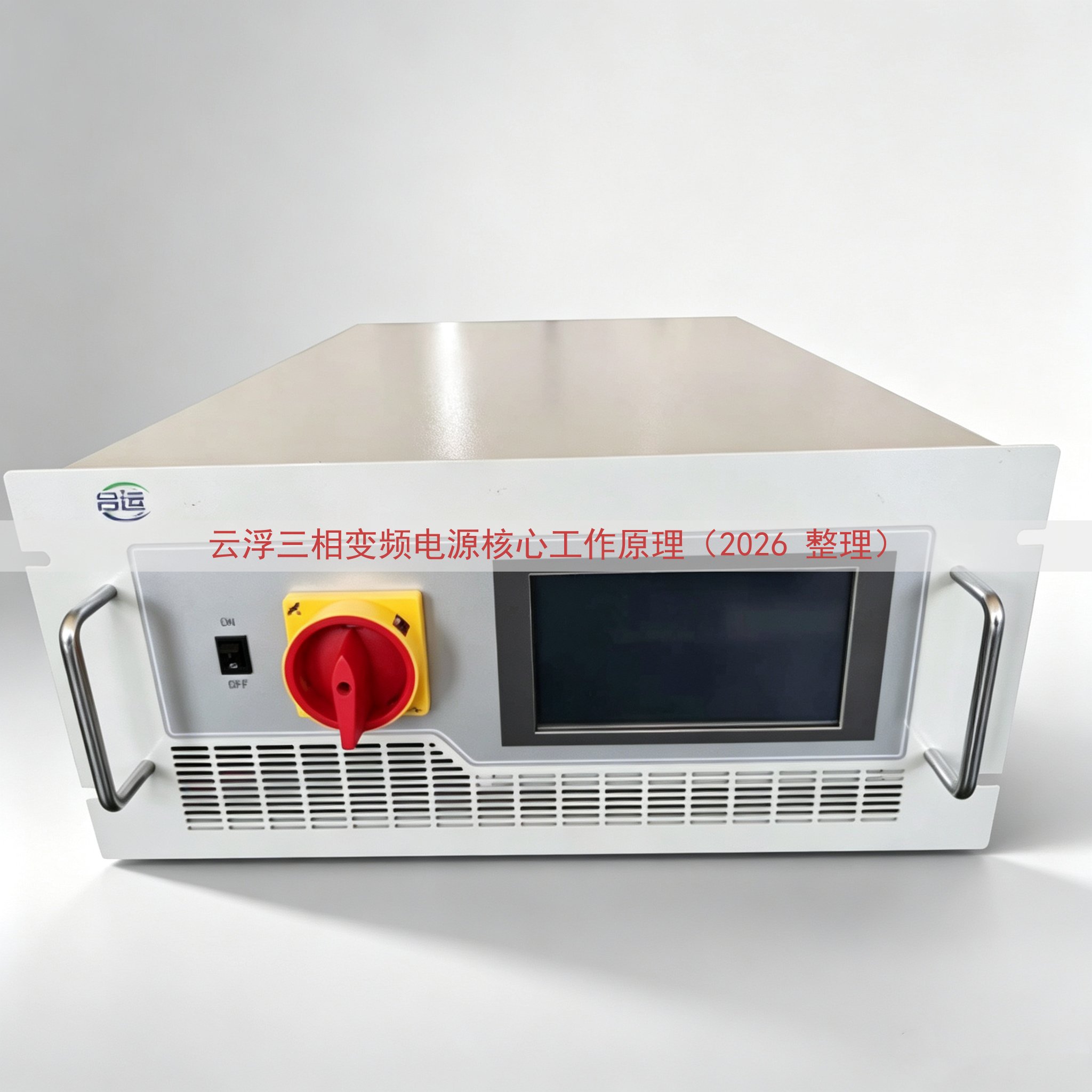

云浮的建材、石材、化工、不锈钢制品企业比较集中，车间里用到三相变频电源的地方不少。这类设备把电网固定的频率和电压，变成可以调节的频率与电压，供出口设备试验、电机测试、生产线供电使用。下面按电路走向，把三相变频电源的工作过程讲清楚。

一、整机电路的基本走向

三相变频电源的功率通道是一条“交流—直流—交流”的链路。市电从输入端进来，先经过滤波和整流变成直流，再经过逆变桥重新生成三相交流，最后经滤波和隔离变压送到负载端。控制部分则一直盯着输出电压和电流，随时调整逆变桥的开关动作。

环节	器件	承担的作用
输入滤波	共模电感、X/Y电容、压敏电阻	抑制电网干扰，降低对外传导发射
整流	三相整流桥、软启动电阻、接触器	把三相交流整成脉动直流
直流母线	电解电容组、均压电阻、母线排	储能、平波，为逆变提供稳定电压
逆变	IGBT模块[1]或IPM智能功率模块	按PWM规律开关，生成三相交流
输出滤波	滤波电感、滤波电容	把方波序列还原成正弦波
隔离变压	三相隔离变压器、抽头绕组	电压变换与电气隔离
控制	DSP或MCU、驱动板、采样电路	闭环调节、保护、显示与通讯

二、整流环节与直流母线

三相全桥整流由六个整流器件组成，按电网相序依次导通，输出端得到六个波头的脉动直流。不控整流时，母线电压平均值大约是输入线电压的1.35倍，空载时接近线电压峰值的1.414倍。母线电容组的作用是把这个脉动电压拉平，让后级逆变桥有一个相对稳定的直流来源。

开机瞬间电容相当于短路，冲击电流很大，所以整流与母线之间会串入软启动电阻，由接触器或继电器在电容充到一定电压后短接，把冲击限制在器件能承受的范围内。母线排上的螺栓如果松动，接触电阻升高，运行中会发热，这是不少设备早期故障的来源。

三、逆变桥的开关过程

逆变桥是三相变频电源的核心。六个开关管分成三组，每组上下两只，同一时刻同一组不允许上下管同时导通，否则母线会被直接短路。控制器给六只管子送去按正弦规律变化的脉宽信号，管子在载波周期内快速开关，输出端就得到一串宽度不断变化的脉冲。

三相之间的脉冲序列在相位上互差120度，经过滤波之后就形成三相正弦电压。载波频率通常取几kHz到二十kHz，频率取高一些，输出波形更细腻，但开关损耗和驱动要求也随之提高。

调制方式	实现特点	常见使用场合
正弦脉宽调制	正弦波与三角载波比较，逻辑直观	通用型三相变频电源
空间矢量脉宽调制	母线电压利用率较高，谐波分布较好	对波形和效率要求较高的机型
三次谐波注入	调制比可以提高，输出幅值范围更大	需要较宽调压范围的机型

四、控制环路如何稳住输出

输出电压和电流经互感器、霍尔传感器或隔离放大器采样，送到控制芯片的模数转换口。控制芯片把采样值与设定值比较，经过比例积分调节算出新的调制比，再交给脉宽生成单元执行。整个过程在一个载波周期到几个载波周期内完成，所以负载突然变化时，输出电压的跌落和回升都比较快。

常用的控制方式有恒压恒频和压频协调两类。恒压恒频用于试验电源，要求电压和频率都稳定在设定值；压频协调多用于拖动电机，让电压随频率同步变化，避免低频时磁路饱和。保护逻辑包括过流、过压、欠压、过热、输出短路和缺相，一旦触发就封锁驱动信号并给出报警。

五、输出滤波与隔离变压

逆变桥出来的是脉冲序列，直接带负载并不合适。滤波电感与滤波电容组成低通网络，把载波频率及其边带成分衰减掉，留下基波正弦分量。滤波参数与载波频率、额定电流有关，参数选得合适，空载和满载下的波形畸变率都能保持在较低水平。

隔离变压器接在滤波之后，一方面把输入与输出在电气上隔开，另一方面通过绕组抽头或副边多组绕制，得到不一样的电压等级的输出。三相隔离变压器还承担着把三相负载不平衡带来的控制在允许范围内的任务。

六、不一样的负载对电源的要求

负载类型	关注点	对电源的直接
电阻性负载	功率因数接近1	波形畸变小，运行稳定
电机类负载	启动电流、功率因数	需要一定的过载能力和限流措施
整流性负载	电流波形尖峰	输出波形畸变增大，需提高滤波能力
变压器类负载	合闸涌流、空载电流	需按容量留出裕量，避免保护误动

七、运行维护中容易忽略的地方

云浮气候偏潮湿，车间粉尘也不少见，这两点对电源的比较直接。风道和滤网积灰后散热能力下降，模块温度上升，保护动作会变得频繁。母线电容在高温下容量衰减较快，使用几年后需要测量容量和内阻。柜内如果长期有潮气，绝缘电阻会下降，通电前先做绝缘检查比较稳妥。接线端子、母线螺栓、输出铜排的连接状态，按周期复紧一次，能减少不少接触发热的问题。

八、与厂家沟通时需要说清的参数

选型阶段把负载性质、额定容量、启动方式、输入电压、输出电压范围、频率范围、允许的波形畸变率、工作制式这几项说清楚，厂家才能给出匹配的机型。山东运电气有限公司在三相变频电源、稳压电源、试验电源方面有较长的生产经验，可以根据云浮本地石材加工、建材试验、出口设备配套等不一样的场景配置机型，输出频率与电压按实际需求设定。

设备价格随容量、输出范围、隔离方式、控制方式和柜体形式变化，不一样的配置差别较大，具体报价可以通过网页上的电话与山东运电气有限公司沟通确认，把现场使用条件讲明白，得到的方案更贴合实际。
