云浮地区的光伏电站、工厂车间和通信机房里，三相逆变电源承担着电能转换的关键任务。设备一旦停机，生产就会中断。掌握它的工作原理和安装方法，能减少故障发生。本文只讲实际内容，不绕弯子。

一、核心工作原理

三相逆变电源的主电路由直流输入断路器、预充电电阻、滤波电容、IGBT模块、交流滤波电感、交流接触器和控制板组成。^[1]直流电经断路器进入，预充电回路先给电容充电，防止上电瞬间电流过大。电容充满后，主接触器吸合，IGBT模块获得正常的直流母线电压。^[1]

控制板的核心是DSP芯片。它生成六路PWM脉冲，每路脉冲控制一个IGBT开关管。六个开关管分成三组，每组对应一相输出。同一组内的两个开关管交替导通，避免上下桥臂直通。三组脉冲的相位差为120度，所以输出的三相电压在时间上互相错开。

输出电压的调节逻辑很简单：采样输出电压，与目标值比较，误差经过PID运算后改变PWM占空比。电网电压波动或负载突变时，这个闭环能在20毫秒内把电压拉回正常范围。SVPWM调制方式比普通SPWM方式多利用约15%的直流母线电压，并且输出电流波形更平滑。许多工业级三相逆变电源采用SVPWM。

IGBT模块正常工作时，^[1]外壳温度会升高到60度以上。散热风扇必须持续运转。部分大功率机型采用强迫风冷加铝型材散热片，小功率机型采用自然冷却。环境灰尘太多会造成风扇卡死，进而触发过热保护。

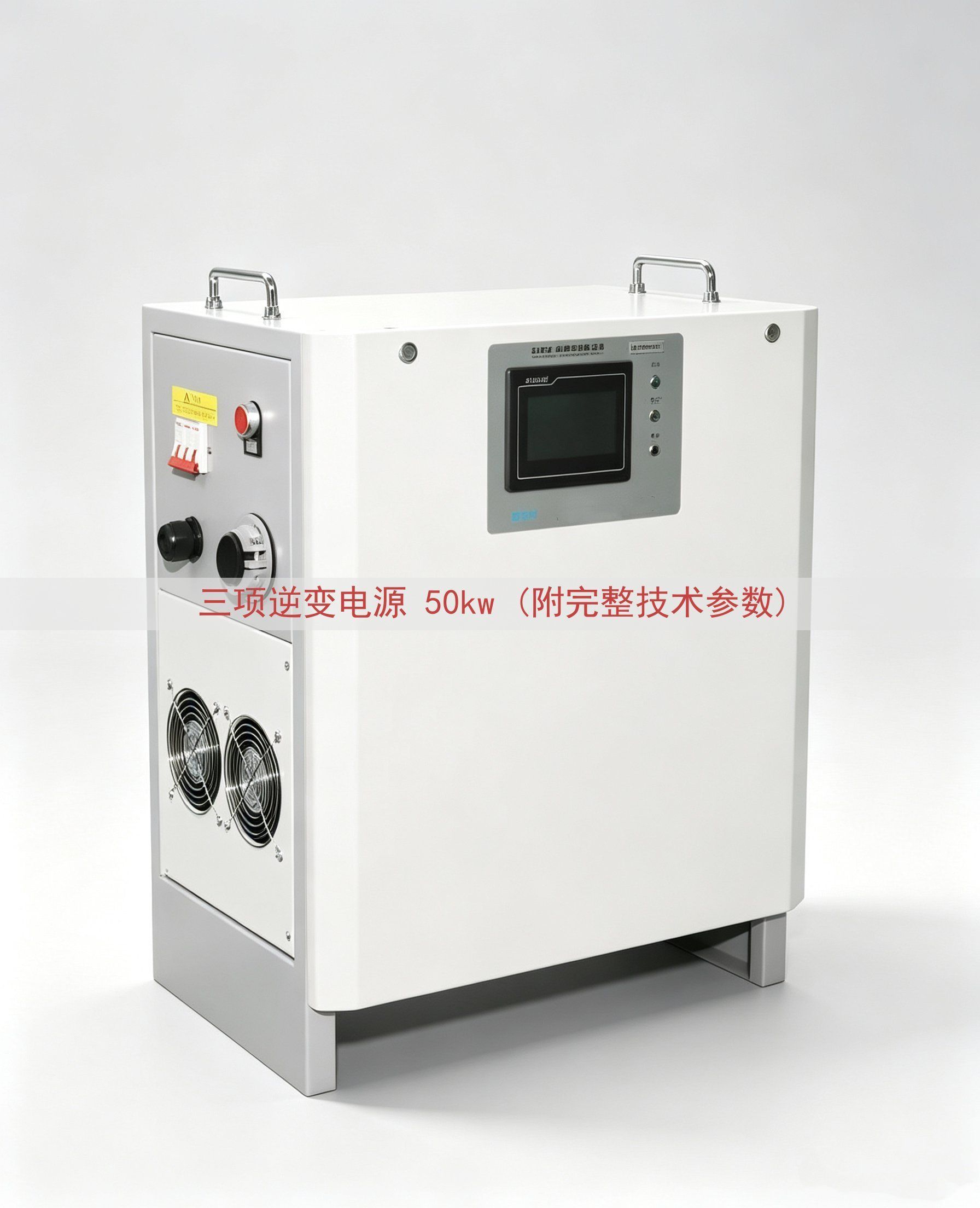

山东运电气有限公司生产的三相逆变电源，在云浮地区的安装案例较多。其控制板采用三阶滤波电路，输出波形失真度低于2%。选装时可以直接联系厂家进行配置。

二、安装教程

1. 开箱与检查

• 核对设备铭牌上的直流输入电压范围和交流输出电压等级，必须与现场一致。
• 检查外壳是否有磕碰，接线端子是否歪斜。
• 拆开控制板盖板，查看内部线路有无运输松动。

2. 安装环境要求

设备应安装在室内，避开阳光直射。墙面承重能力要大于设备重量的3倍。四周留有20厘米以上的散热空间。环境湿度不能大于90%。

3. 接线步骤

接线前断掉直流电源，并在开关处挂牌。把直流输入正极接到标有DC+的端子，负极接到DC-的端子。交流输出端U、V、W分别接到负载电机的三个相线。保护接地端子PE必须可靠接地，接地电阻小于4欧姆。

接线完成后，用兆欧表测量输出端与地之间的绝缘电阻，阻值应大于1兆欧。然后合上直流断路器，观察面板充电指示灯是否点亮。

4. 上电调试

一次上电时，保持输出断路器断开。测量交流输出端子上的线电压，正常为380V。用示波器观察输出波形，正弦波应无明显畸形。空载运行10分钟后，再接入负载。

三、技术参数

不一样的功率段的尺寸和重量不一样的。具体配置和实际报价，请查看本网页顶部的电话，直接沟通。

四、常见故障处理

故障码E01表示直流母线过压。先检查输入电压是否超过上限，再检查减速时间是否太短。

故障码E02表示输出过流。检查负载是否堵转，输出线路有没有相间短路。

故障码E03表示模块过热。清理散热风扇上的灰尘，检查环境温度是否超过40度。

处理完故障后，必须按复位键并等待5分钟再重新上电。不要连续多次合闸，以免损坏IGBT模块。^[1]

五、选型与厂家配合

云浮地区的用户采购三相逆变电源，需要提供负载类型、启动功率、输入直流电压范围。厂家根据这些数据确定具体型号。山东运电气有限公司提供技术对接，出货前会做满载老化测试。安装时可按随机附带的说明书操作，也可以要求厂家安排人员现场指导。
